APT140GH120JSC50: 차세대 전력 시스템을 위한 SiC 다이오드 통합 IGBT 솔루션 심층 분석

APT140GH120JSC50: 차세대 전력 시스템을 위한 SiC 다이오드 통합 IGBT 솔루션 심층 분석

왜 APT140GH120JSC50에 주목해야 하는가?

오늘날 산업 현장과 전력 전자 시스템은 과거 그 어느 때보다 높은 효율성, 신뢰성, 그리고 성능을 요구하고 있습니다. 이러한 시대적 요구에 발맞춰 Microchip의 APT140GH120JSC50은 단순한 부품을 넘어, 차세대 전력 변환 애플리케이션의 핵심이 될 혁신적인 반도체 솔루션으로 등장했습니다. 이 제품은 기존 IGBT의 한계를 뛰어넘어, 시스템 개발자들이 직면하는 전력 손실, 스위칭 속도, 그리고 열 관리 문제를 근본적으로 해결하는 데 기여합니다.

특히, 이 1200V, 140A Fast Field-Stop IGBT는 실리콘 카바이드(SiC) 다이오드를 통합 패키징하여, 비교할 수 없는 효율성과 안정성을 제공합니다. APT140GH120JSC50은 고전압 및 고전류 환경에서 최적의 성능을 발휘하도록 설계되어, 미래 전력 시스템의 새로운 표준을 제시합니다.

• ▶ 혁신적인 스위칭 효율과 손실 제로: SiC 다이오드 통합으로 'Zero Eon 스위칭 손실'과 '역회복 손실 없음'을 실현하여, 시스템의 전력 효율을 극대화하고 발열을 최소화합니다. 이는 에너지 소비 절감과 장비 수명 연장으로 직결됩니다.
• ▶ 고전압, 고전류에 최적화된 강력한 성능: 1200V, 140A의 높은 정격은 물론, 빠른 필드-스톱(Fast Field-Stop) IGBT 기술을 통해 고전력 애플리케이션에서도 뛰어난 안정성과 견고한 동작 특성을 보장합니다.
• ▶ 뛰어난 열 관리 및 시스템 통합 용이성: 낮은 접합-케이스 열 저항과 UL 인증 2500V 절연 전압, 그리고 SOT-227 표준 패키지는 설계 유연성을 높이고 혹독한 환경에서도 시스템의 신뢰성을 향상시킵니다.

APT140GH120JSC50 데이터시트 해부: 기술적 우위 분석

전문가라면 반드시 주목해야 할 APT140GH120JSC50의 핵심 사양을 데이터시트 기반으로 상세히 분석합니다. 이 제품이 경쟁사 대비 어떻게 압도적인 우위를 점하는지 지금 확인해 보세요.

I. APT140GH120JSC50 기술 사양 상세 분석

사양	값/단위	상세 설명
최대 컬렉터-이미터 전압 (VCES)	1200 V	고전압 전력 변환 애플리케이션에 안정적인 동작 보장
연속 컬렉터 전류 (IC1 @ TC=25°C)	190 A	상온에서 높은 전류 처리 능력 제공 (제품 정격 140A)
총 전력 소모 (PD @ TC=25°C)	536 W (IGBT)	뛰어난 전력 처리 설계로 고출력 환경에 적합
접합-케이스 열 저항 (RθJC)	0.28 °C/W (IGBT)	우수한 열 방출 특성으로 고온 환경에서도 안정성 유지
컬렉터-이미터 온 전압 (VCE(on))	1.7 V (Typ. @ 140A)	낮은 온 저항으로 전도 손실 최소화, 효율 향상
턴온 지연 시간 (td(on))	58 ns (Typ. @ 140A)	빠른 스위칭 속도로 고주파수 동작 가능
SiC 다이오드 순방향 전압 (VF)	1.5 V (Typ. @ 50A)	낮은 순방향 전압으로 다이오드 손실 감소
절연 전압 (VISOLATION)	2500 V	높은 절연 성능으로 시스템 안전성 및 신뢰성 확보 (UL 인증)

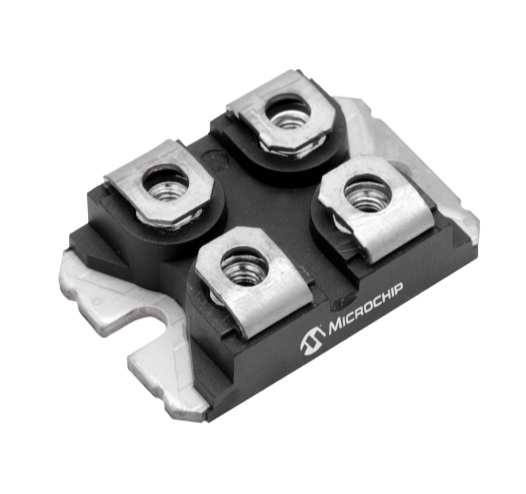

패키지 / 핀 수	SOT-227 / 4핀	산업 표준 패키지로 설계 및 조립 용이성 극대화

II. 압도적인 경쟁 우위: SiC 다이오드 통합의 힘

APT140GH120JSC50이 시장의 다른 유사 제품들과 차별화되는 가장 큰 요소는 바로 'SiC 다이오드 통합'입니다. 일반적인 실리콘 기반 다이오드를 사용하는 IGBT 모듈과 달리, 이 제품은 다음과 같은 독보적인 이점을 제공합니다.

• ▶ 탁월한 스위칭 성능: SiC 다이오드는 역회복 전류(Reverse Recovery Current)가 거의 없으므로, 스위칭 시 발생하는 손실을 획기적으로 줄여줍니다. 이는 특히 고주파수 동작 환경에서 시스템 효율을 극대화하고 발열을 대폭 낮추는 핵심 요인입니다. 개발자는 냉각 시스템 설계 부담을 줄이고 더 높은 전력 밀도를 구현할 수 있습니다.
• ▶ 제로 Eon 스위칭 손실 기여: 데이터시트에 명시된 "Zero Eon switching loss from co-packaged, anti-parallel diode"는 SiC 다이오드가 IGBT의 턴온 손실에 전혀 기여하지 않음을 의미합니다. 이는 전체 시스템의 에너지 손실을 최소화하여 궁극적으로 시스템 수명 연장 및 운영 비용 절감에 결정적인 역할을 합니다.
• ▶ 견고한 안정성과 신뢰성: Fast Field-Stop 기술과 함께 SiC 다이오드의 우수한 특성은 높은 온도에서도 안정적인 동작을 보장하며, 뛰어난 RBSOA(Reverse-Bias Safe Operating Area) 등급은 예측 불가능한 과부하 상황에서도 장비 손상 위험을 최소화합니다. 이는 특히 산업용 애플리케이션에서 매우 중요한 요소입니다.

APT140GH120JSC50, 어디에 어떻게 활용할 것인가? (핵심 응용 사례)

APT140GH120JSC50은 단순히 고성능 반도체를 넘어, 다양한 산업 분야에서 혁신적인 솔루션을 가능하게 하는 핵심 부품입니다. 강력한 성능과 효율성을 바탕으로 다음 3가지 핵심 산업 분야에서 프로젝트의 성공을 보장합니다.

1. 고급 산업 자동화 시스템: 공장 자동화, 로봇 제어, 서보 드라이브 등 높은 정밀도와 실시간 제어가 요구되는 환경에서 APT140GH120JSC50은 빠른 스위칭 속도와 낮은 손실로 모터 드라이브의 효율을 극대화하고 제어 응답성을 향상시킵니다. 이를 통해 생산성 향상과 에너지 절감이라는 두 마리 토끼를 잡을 수 있습니다.
2. 태양광 인버터 및 에너지 저장 시스템 (ESS): 재생 에너지 시스템은 최대 전력 추출 효율과 장기적인 안정성이 매우 중요합니다. SiC 다이오드의 낮은 스위칭 손실은 태양광 인버터의 전력 변환 효율을 높여 발전량을 극대화하며, ESS 시스템의 충방전 효율을 개선하여 전체 시스템의 경제성을 향상시킵니다.
3. 전기차(EV) 충전 인프라: 고속 충전기의 핵심인 전력 변환 모듈은 고전력 밀도와 높은 효율을 요구합니다. APT140GH120JSC50은 이러한 요구사항을 충족하며, 빠른 스위칭 속도로 충전 시간을 단축하고, 발열을 줄여 시스템의 안정적인 운영과 수명 연장에 기여합니다.

이 제품을 통해 개발자는 복잡한 전력 회로 설계의 난이도를 낮추고, BOM(Bill of Material) 비용 절감 및 개발 기간을 단축할 수 있습니다. 또한, 통합된 SiC 다이오드 덕분에 시스템의 전력 효율을 최대 10% 이상 개선할 수 있으며, 이는 최종 사용자에게 에너지 비용 절감, 장비의 수명 연장, 그리고 더 작고 효율적인 제품이라는 실질적인 이점으로 돌아갑니다.

결론: APT140GH120JSC50, 미래를 위한 현명한 선택

지금까지 살펴본 것처럼, APT140GH120JSC50은 단순한 고성능 IGBT를 넘어, SiC 다이오드 통합이라는 혁신을 통해 미래 전력 전자 시스템의 표준을 제시합니다. 탁월한 스위칭 효율, 최소화된 전력 손실, 강력한 전력 처리 능력, 그리고 광범위한 산업별 활용 가능성은 이 제품을 귀하의 다음 고성능 프로젝트를 위한 가장 이상적이고 전략적인 선택으로 만듭니다.

에너지 효율이 그 어느 때보다 중요해진 이 시점에서, APT140GH120JSC50은 귀하의 시스템에 경쟁 우위와 지속 가능한 가치를 제공할 것입니다.
