차세대 전력 시스템의 심장: Microchip SiC MOSFET MSC025SMA120J 상세 분석

차세대 전력 시스템의 심장: Microchip SiC MOSFET MSC025SMA120J 상세 분석

왜 지금, MSC025SMA120J에 주목해야 하는가? (Introduction)

오늘날 빠르게 발전하는 전력 전자 시스템은 과거와는 비교할 수 없는 수준의 효율성, 신뢰성, 그리고 전력 밀도를 요구합니다. 기존 실리콘 기반의 전력 소자들은 이러한 요구사항의 한계에 부딪히고 있으며, 이에 대한 혁신적인 대안으로 실리콘 카바이드(SiC) MOSFET이 떠오르고 있습니다. 그 중에서도 마이크로칩(Microchip)의 MSC025SMA120J는 차세대 고전압 애플리케이션을 위한 최적의 솔루션으로, 시장의 판도를 바꿀 핵심 기술을 제공합니다. 이 제품은 기존의 한계를 뛰어넘어 개발자들이 더욱 경쟁력 있는 제품을 설계하고 시장에 빠르게 출시할 수 있도록 돕습니다.

• ✔ 1200V의 압도적인 고전압 처리 능력: 최대 1200V의 드레인-소스 전압을 안정적으로 처리하여, 고전압 환경에서 뛰어난 시스템 안정성과 신뢰성을 보장합니다. 이는 산업용 모터 드라이브, 전기차(EV) 충전 시스템 등 극한의 전력 요구 사항을 가진 애플리케이션에 필수적입니다.
• ✔ 극대화된 전력 효율성: 25mΩ (typical)의 매우 낮은 온 저항(R_DS(on))과 SiC 특유의 빠른 스위칭 속도를 자랑합니다. 이를 통해 전력 손실을 획기적으로 줄여 시스템의 전반적인 효율을 극대화하고, 발열을 최소화하여 냉각 시스템 설계의 부담을 덜어줍니다.
• ✔ 175°C의 높은 동작 온도 안정성: 최고 175°C의 접합부 온도에서도 안정적인 성능을 유지합니다. 이는 고온 환경에서 동작하는 전력 컨버터, 인버터 및 산업용 장비에 최적화된 특성으로, 장비의 수명 연장과 안정적인 운영에 기여합니다.

데이터시트 해부: MSC025SMA120J의 숨겨진 잠재력 (Deep Dive)

MSC025SMA120J는 단순한 숫자로만 설명될 수 없는 혁신적인 기술의 집약체입니다. 데이터시트에 명시된 핵심 사양들을 면밀히 분석함으로써, 이 SiC MOSFET이 제공하는 독보적인 성능과 안정성을 심층적으로 이해할 수 있습니다.

I. 기술 사양 상세 분석

사양	값/단위	상세 설명
드레인-소스 전압 (VDSS)	1200 V	고전압 전력 변환 및 스위칭 애플리케이션에 필수적인 높은 내압 특성.
연속 드레인 전류 (ID at TC=25°C)	84 A	고전류 애플리케이션에 적합한 강력한 전류 처리 능력.
온 저항 (RDS(on) typical at VGS=20V)	25 mΩ	매우 낮은 전력 손실을 보장하여 효율을 극대화하고 발열을 감소시킵니다.
접합부-케이스 열 저항 (RθJC typical)	0.36 °C/W	우수한 열 관리 성능으로 고전력 환경에서도 안정적인 동작을 가능하게 합니다.
최대 접합부 온도 (TJ(max))	175 °C	혹독한 고온 환경에서도 장기적인 신뢰성과 성능을 유지합니다.
절연 전압 (VISOLATION)	2500 V (UL certified)	외부 절연 부품 없이도 높은 안전성을 제공하여 시스템 설계의 복잡성을 줄입니다.

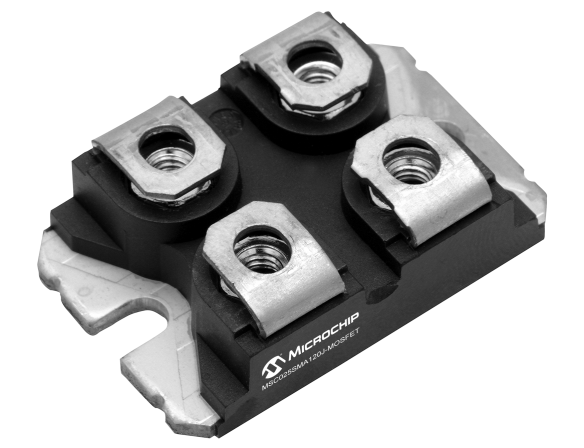

패키지 유형	SOT-227	산업 표준 패키지로, 뛰어난 열 성능과 쉬운 통합을 제공합니다.

II. 압도적인 경쟁 우위

MSC025SMA120J는 단순히 숫자로만 우위를 점하는 것이 아닙니다. Microchip의 선도적인 SiC 기술이 집약되어 기존 실리콘 기반 전력 소자들이 제공할 수 없는 차별화된 가치를 제공합니다.

• ▶ 탁월한 전력 밀도 및 시스템 소형화: 낮은 온 저항과 고온 안정성 덕분에 더 작은 방열판으로도 충분히 동작하며, 이는 시스템의 전반적인 크기와 무게를 획기적으로 줄여줍니다. 특히 공간 제약이 있는 애플리케이션에서 경쟁사 대비 큰 이점을 제공합니다.
• ▶ 내장된 2500V UL 인증 절연: SOT-227 패키지에 2500V의 뛰어난 절연 기능이 내장되어 있어, 별도의 절연 시트를 사용하지 않고도 높은 안전성을 확보합니다. 이는 설계 복잡성을 줄이고, 부품 비용 및 조립 공정을 크게 절감시킵니다.
• ▶ 빠르고 신뢰할 수 있는 바디 다이오드: SiC MOSFET의 고유한 장점 중 하나인 빠르고 견고한 내장 바디 다이오드는 외부 프리휠링 다이오드를 불필요하게 만들어, 부품 수를 줄이고 전반적인 시스템의 신뢰성을 향상시킵니다. 이는 특히 브리지 회로 등에서 큰 이점을 제공합니다.
• ▶ 뛰어난 스위칭 성능 및 낮은 게이트 전하: 낮은 게이트 전하(Q_G)와 빠른 스위칭 속도는 고주파수 동작에 유리하며, 스위칭 손실을 줄여 전반적인 시스템 효율을 극대화합니다. 이는 특히 고주파수 스위칭이 요구되는 컨버터 및 인버터 설계에 결정적인 요소입니다.

어디에, 어떻게 활용할 것인가? (핵심 응용 사례)

MSC025SMA120J는 그 혁신적인 성능과 뛰어난 신뢰성을 바탕으로 다양한 산업 분야에서 핵심적인 역할을 수행하며, 차세대 전력 시스템의 성능 한계를 확장합니다.

1. 고효율 태양광(PV) 인버터 및 컨버터: MSC025SMA120J의 고전압 처리 능력과 낮은 스위칭 손실은 태양광 발전 시스템의 효율을 획기적으로 향상시킵니다. 발전된 전력을 더욱 효율적으로 계통에 연계하거나 저장할 수 있게 하여, 재생 에너지 솔루션의 수익성과 안정성을 높여줍니다.
2. 하이브리드/전기차(HEV/EV) 충전기 및 파워트레인: 전기차 시장의 폭발적인 성장과 함께 고전력, 고효율 충전 및 구동 시스템의 필요성이 커지고 있습니다. 이 제품은 EV 충전기(On-board/Off-board charger)의 전력 밀도를 높이고 충전 시간을 단축시키며, 파워트레인의 효율을 극대화하여 주행 거리를 연장하는 데 기여합니다. 175°C의 높은 동작 온도 안정성은 혹독한 차량 내부 환경에서도 뛰어난 신뢰성을 보장합니다.
3. 스마트 그리드 송배전 및 산업용 모터 드라이브: 스마트 그리드 인프라와 산업용 모터 드라이브는 안정적이고 효율적인 전력 제어를 요구합니다. MSC025SMA120J는 정밀한 전력 제어와 고속 스위칭 능력으로 시스템의 응답성을 향상시키고, 에너지 손실을 최소화하여 전체적인 운영 비용을 절감합니다. 이는 전력망의 안정성을 높이고 산업 생산성을 향상시키는 데 핵심적인 역할을 합니다.
4. 고전력 전원 공급 장치 및 유도가열(Induction Heating): 높은 전압과 전류를 정밀하게 제어해야 하는 고전력 전원 공급 장치 및 유도가열 시스템은 MSC025SMA120J의 뛰어난 전력 처리 능력과 고온 안정성을 통해 성능과 신뢰성을 극대화할 수 있습니다. 특히 유도가열 분야에서는 빠른 스위칭 속도가 효율 향상에 크게 기여합니다.

이러한 강력한 SiC MOSFET을 통해 개발자는 설계 복잡성을 줄이고 부품 수를 최소화하여 개발 기간을 단축할 수 있습니다. 또한, 기존 솔루션 대비 더 높은 전력 밀도와 효율성을 달성하여 혁신적인 제품을 시장에 선보일 수 있습니다. 최종 사용자는 향상된 에너지 효율, 더 작고 가벼운 시스템, 그리고 장기적인 안정성과 낮은 유지보수 비용이라는 실질적인 이점을 경험하게 될 것입니다.

정리: 미래를 위한 투자, MSC025SMA120J (Conclusion & CTA)

지금까지 살펴본 것처럼, Microchip의 MSC025SMA120J는 단순한 반도체 부품을 넘어 차세대 전력 시스템의 성능과 효율을 재정의하는 핵심 솔루션입니다. 1200V의 고전압 능력, 25mΩ의 낮은 온 저항, 175°C의 뛰어난 고온 안정성, 그리고 내장된 UL 인증 절연까지, 이 모든 특성은 MSC025SMA120J를 귀하의 다음 혁신적인 프로젝트를 위한 가장 이상적인 선택으로 만듭니다.

MSC025SMA120J는 더 가볍고, 더 효율적이며, 더 안정적인 전력 시스템을 구축하고자 하는 모든 개발자와 기업에게 확실한 경쟁 우위를 제공할 것입니다. 미래 전력 시스템의 핵심을 지금 바로 경험해 보세요.
